ZZ® M23-S90

  • Scheidingswand
  • Afscheiding van kabels, leidingen en combinaties
  • 90 minuten brandwerendheid
  • In lichte scheidingswanden, massieve wanden en massieve plafonds
  • Mogelijk in hoekige componentopeningen of gemonteerd op het component
  • Kan worden gebruikt voor brandwerende renovaties
Dealer zoeken

Technische details

  • Lichtgewicht scheidingswanden, d ≥ 10 cm
  • Massieve wanden, d ≥ 10 cm
  • Massieve plafonds, d ≥ 15 cm - Scheidingswanden, d ≥ 10 - 16 cm
  • Dikte scheidingswanden, d ≥ 10 - 16 cm
  • Dikte scheidingswand, plafonds, d ≥ 15 - 21 cm
  • Max. Openingsmaat wanden: 100 x 100 cm
  • Max. Openingsmaat plafonds: 60 cm x onbeperkt
  • Kabels van alle types (zonder interne holtes), ø ≤ 80 mm
  • Kabelbundels, ø ≤ 60 mm, individuele kabels ø ≤ 21 mm
  • Buizen van staal, roestvrij staal, gietstaal en koper
  • Kunststofleidingen, voor vloeistoffen
  • Kabeldraagconstructies van staal, aluminium of kunststof mogen door de doorvoerafdichting worden geleid
  • EIectro installatiebuizen, star, uit kunststof ø ≤ 20 mm, maximaal 4 stuks direct naast elkaar
  • Mineraalwolmatten of -schalen, d ≥ 20 of ≥ 40 mm, eventueel met PVC-mantel of plaatstaal

Toepassingsgebieden

  • Scheidingswand
  • Afscheiding van kabels, leidingen en combinaties
  • 90 minuten brandwerendheid
  • In lichte scheidingswanden, massieve wanden en massieve plafonds
  • Mogelijk in hoekige componentopeningen of gemonteerd op het component
  • Kan worden gebruikt voor brandwerende renovaties

Productvoordelen

  • Snelle, vlakke tijdelijke of reserve-indringingsafdichting Indringingsafdichting van openingen
  • Renovatie van defecte of niet-conforme minerale woldoorvoeringen

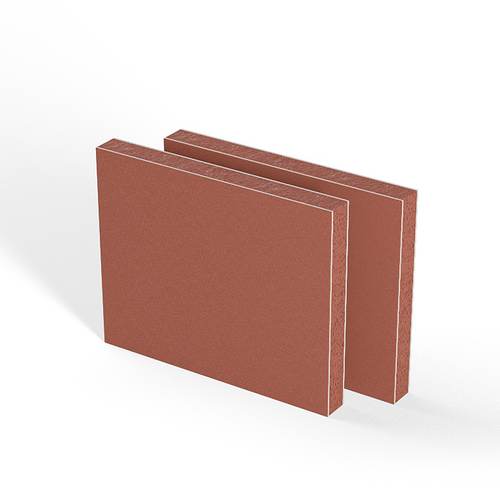

  • ZZ 203-312 Brandwerende plaat PU 2 stuks, 312 x 250 x 30 mm

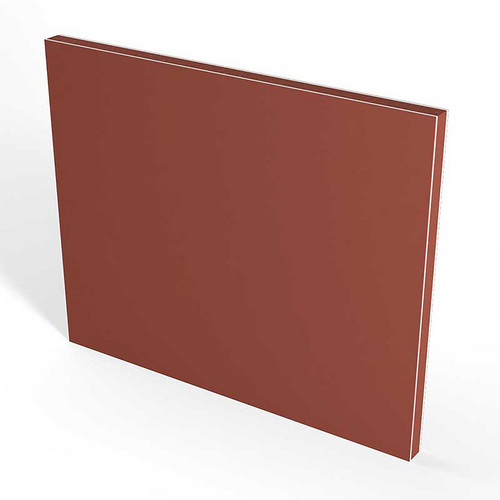

  • ZZ 203-625 Brandwerende plaat PU 4 stuks, 625 x 500 x 30 mm
  • ZZ 300 Brandwerend middel 310 ml patroon

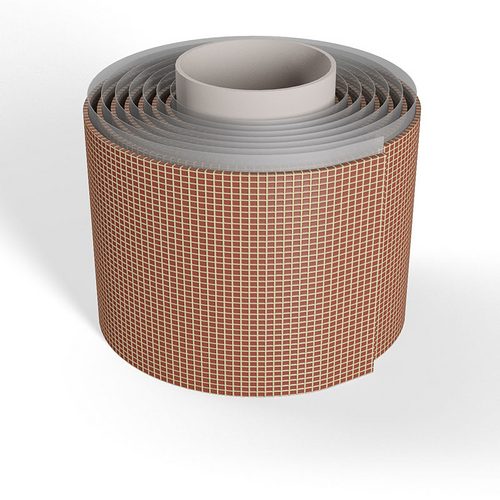

  • ZZ 421-150 Brandwerend verband breedte 150 mm, 5 m rol
  • ZZ Etiketteerplaat DE Combinatieplaat voor systemen volgens abZ/abG
  • HECO Multi-Monti-plus-F PU 100 stuks, 6,0 x 60 mm, verzonken kop
  • Snelbouwschroef, grove draad 4,2 x 75 PU 500 stuks, voor ZZ brandwerende plaat
  • Spaanplaatschroef 4,5 x 80 PU 200 stuks, voor ZZ brandwerende plaat

Raadpleeg de algemene typegoedkeuring voor gedetailleerde informatie over de toepassingsgebieden en ontwerpvoorschriften.

Downloads

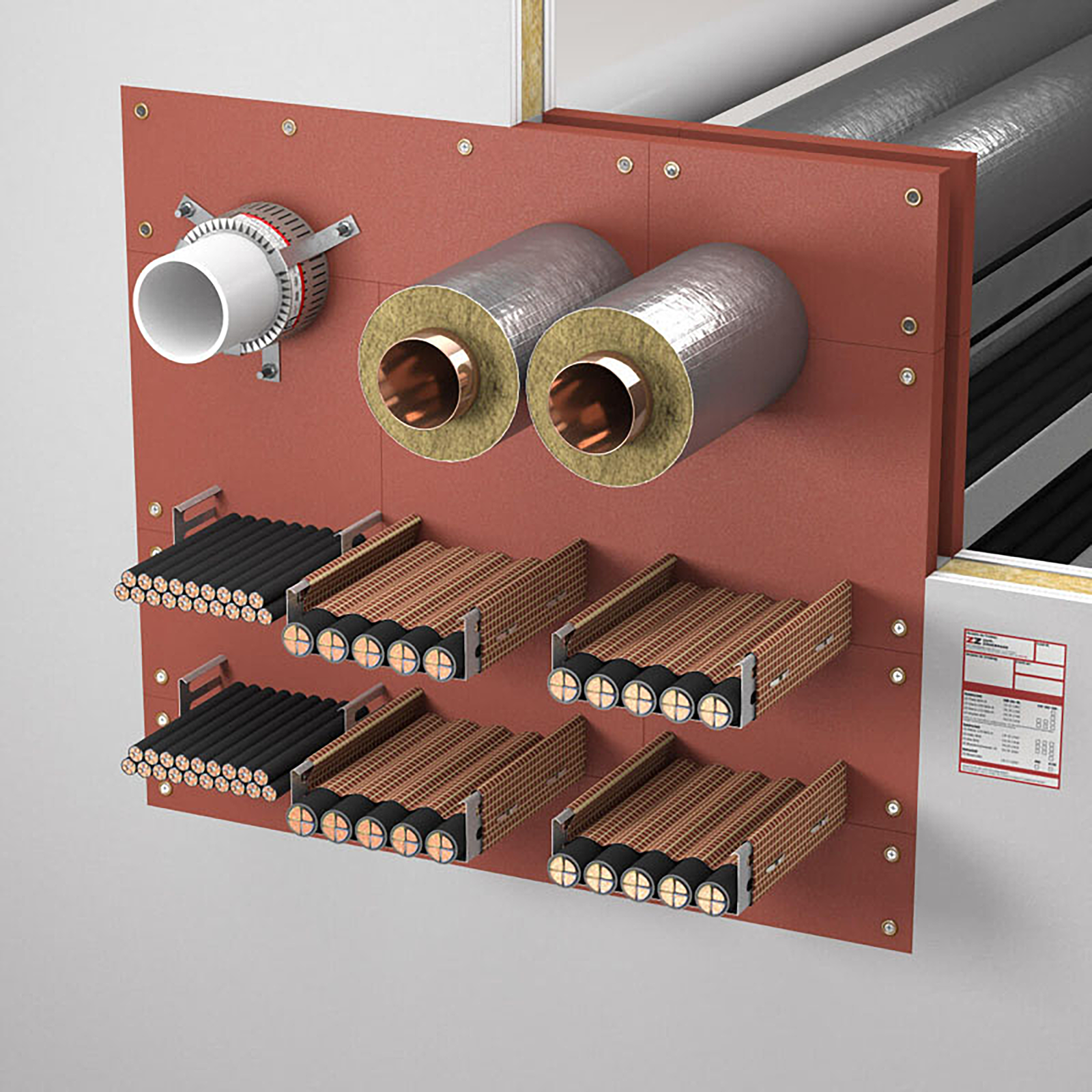

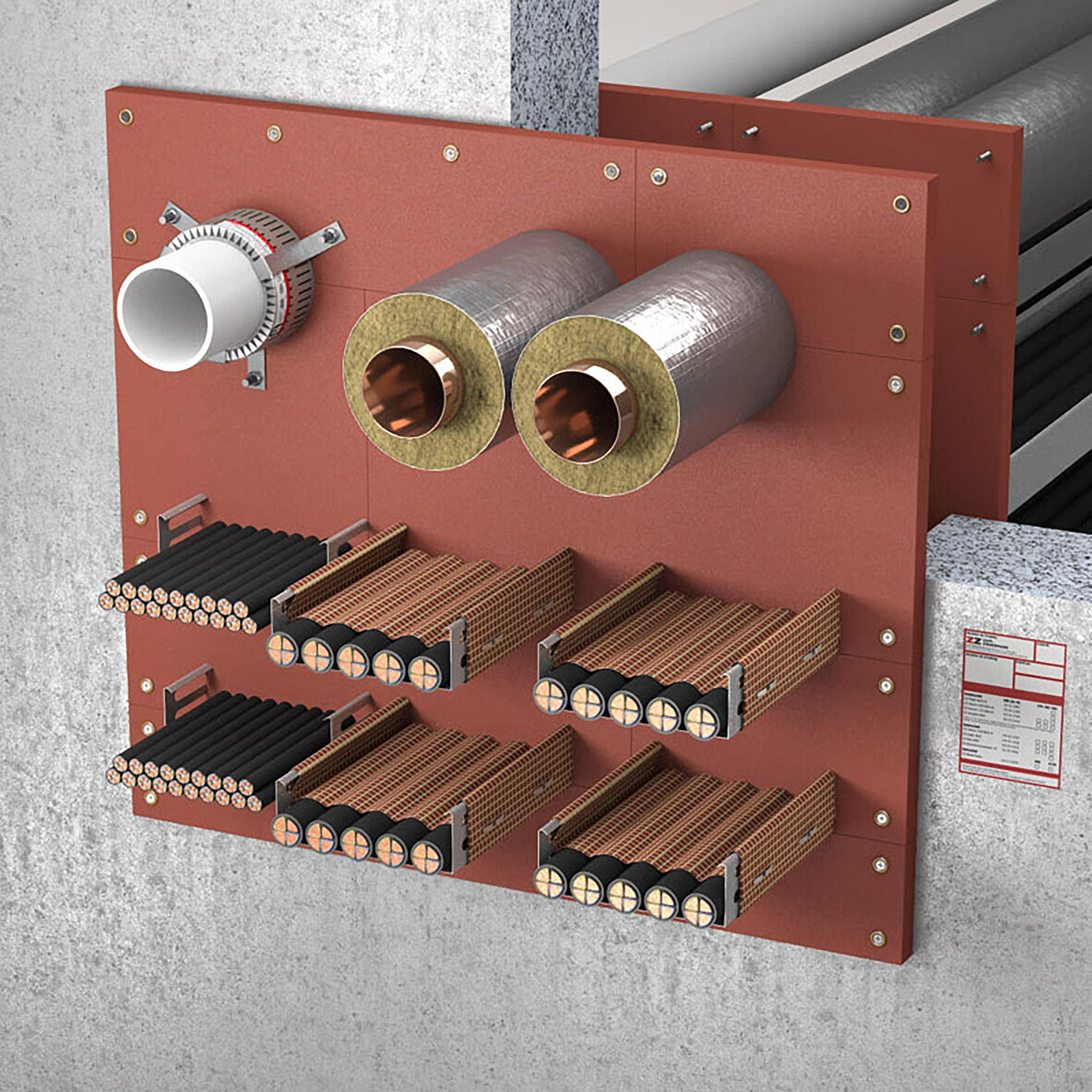

  • Inbouwsituatie

  • Inbouwsituatie

  • Inbouwsituatie

  • Inbouwsituatie

  • Inbouwsituatie
