ZZ® M60-S90

  • Brandbeveiligingsdoos
  • Compartimentering van kabels, leidingen en combinaties
  • 90 minuten brandwerendheid
  • In lichte scheidingswanden, massieve wanden en massieve plafonds
  • In hoekige componentopeningen
  • Modulaire brandisolatie
Dealer zoeken

Technische details

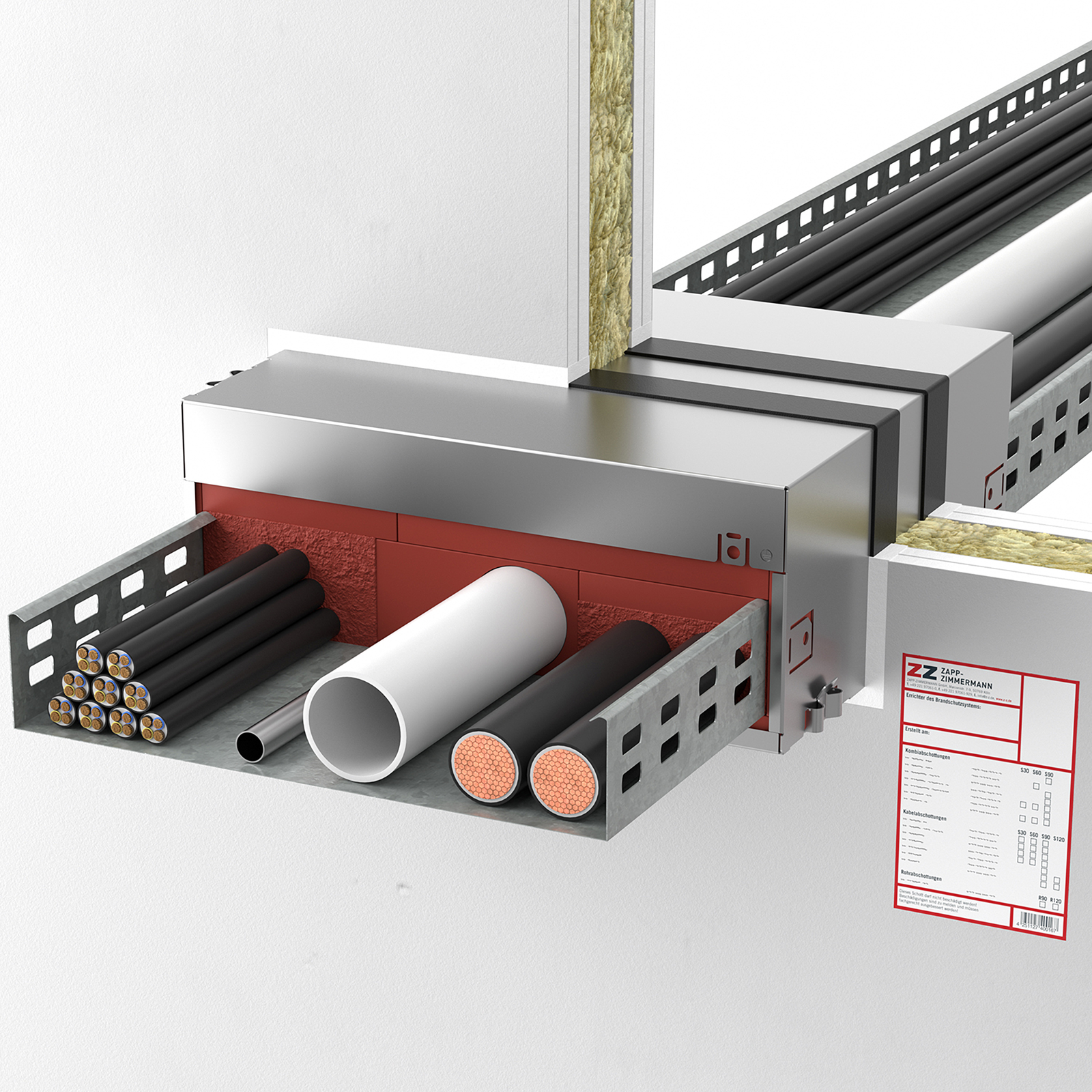

  • Lichtgewicht scheidingswanden, d ≥ 10 cm

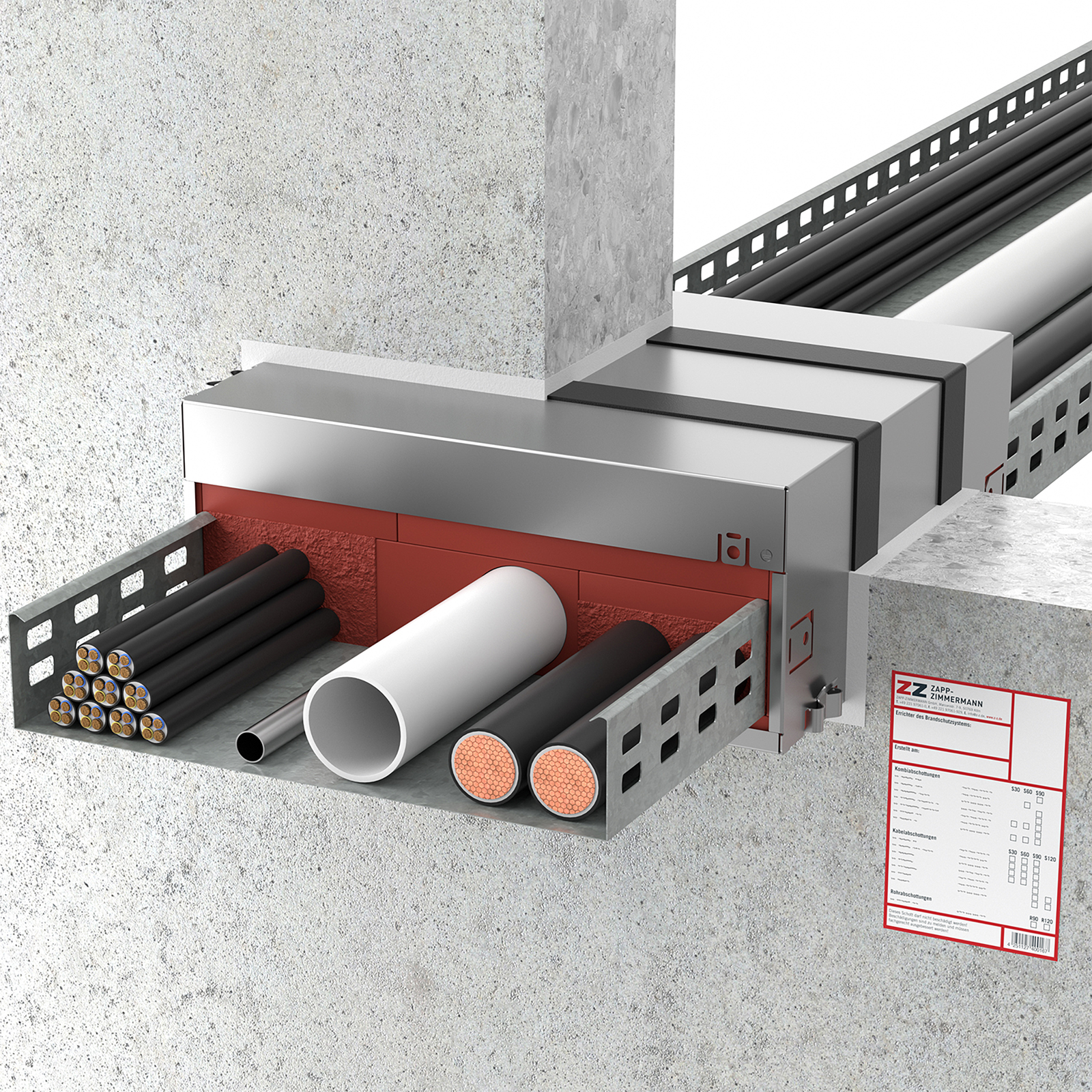

  • Massieve wanden, d ≥ 10 cm
  • Massieve plafonds, d ≥ 15 cm
  • Dikte schotten, d = 300 mm
  • Max. Openingsmaten wanden: rondom ≤ 10 mm
  • Max. Max. openingswijdte plafonds: rondom ≤ 30 mm
  • Kabels van alle typen (zonder interne holtes), ø ≤ 80 mm
  • Golfgeleidekabel
  • Kabelbundels, ø ≤ 100 mm, afzonderlijke kabels ø ≤ 21 mm
  • Hydraulische drukleidingen "AEROQUIP," ø ≤ 64,3 mm
  • "WICU eco", ø ≤ 35 mm + 18 mm isolatie
  • Kanalen voor airconditioning
  • Kabeldraagconstructies van staal, aluminium of kunststof mogen door de doorvoerafdichting worden geleid
  • EIectro installatiebuizen, flexibel of star, uit kunststof ø ≤ 63 mm, ook als bundel ø ≤ 100 mm

Toepassingsgebieden

  • Brandbeveiligingsdoos
  • Compartimentering van kabels, leidingen en combinaties
  • 90 minuten brandwerendheid
  • In lichte scheidingswanden, massieve wanden en massieve plafonds
  • In hoekige componentopeningen
  • Modulaire brandisolatie

Productvoordelen

  • Hoge plannings- en toepassingszekerheid dankzij geprefabriceerd
  • modulair uitbreidbaar component waarbij de vrije opening voor 100% kan worden bezet
  • Tijdsvoordeel door montage in vroege bouwfasen
  • Veiligheidsvoordeel als robuuste blinde doorvoerafdichting al tijdens de bouw
  • Uiterst eenvoudige stof- en vezelvrije eindmontage

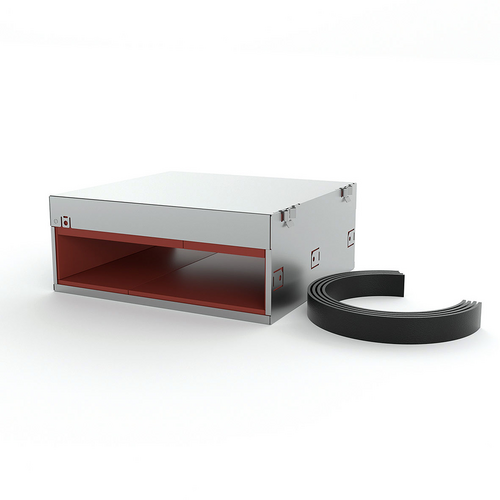

  • ZZ 630-xxx-x Brandwerende doos

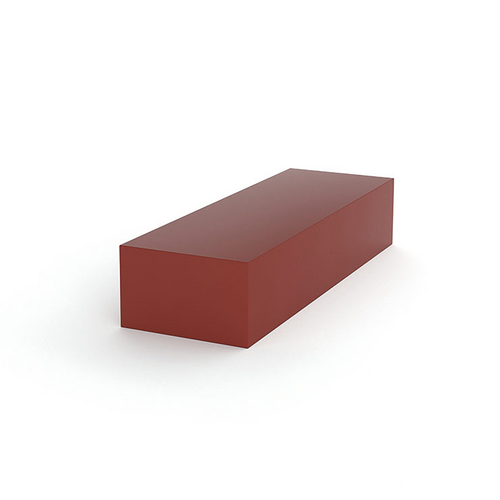

  • ZZ 231-60 Inzetstuk voor brandbeveiliging, 60x100x300 mm
  • ZZ Etiketteerplaat DE Combinatieplaat voor systemen volgens abZ/abG
  • ZZ 330 Brandwerend schuim 380 ml patroon, 2 x menghulpstuk 2K

Raadpleeg de algemene typegoedkeuring voor gedetailleerde informatie over de toepassingsgebieden en ontwerpvoorschriften.
